海洋和陸地是地球表面的兩個基本單元MK体育(MKsports集团)股份公司 - Mk Sports，海岸線即是陸地與海洋的分界線HOME-杏鑫平台-杏鑫娱乐共创美好未来PA体育-视讯(中国区)官网 - PlayAcePA视讯(中国区)官网 - PlayAce，一般指海潮時高潮所到達的界線MG不朽情缘·(China)追求健康,你我一起成长PA视讯(中国区)官网 - PlayAceU8国际·[股份]有限公司官网。地質曆史時期的海岸線U8国际·[股份]有限公司官网，稱古海岸線PA体育-视讯(中国区)官网 - PlayAce。在漫長的海岸帶蘊藏有極爲豐富的礦産、生物、能源、土地等自然資源HOME-杏鑫平台-杏鑫娱乐共创美好未来MK体育(MKsports集团)股份公司 - Mk SportsPA视讯(中国区)官网 - PlayAce。自古以來球友会-qy球友会-（中国）千亿球友会VSport -(CHINA) 胜利因您更精彩MG不朽情缘·(China)追求健康,你我一起成长，海岸帶是人類活動的地區VSport -(CHINA) 胜利因您更精彩HOME-杏鑫平台-杏鑫娱乐共创美好未来，這裏遍布工業城市和海港龙8·long8(国际)唯一官方网站-HOMEMK体育(MKsports集团)股份公司 - Mk SportsVSport -(CHINA) 胜利因您更精彩，不僅是國防前哨球速体育(中文)官方网站 - 最全赛事直播平台球友会-qy球友会-（中国）千亿球友会，而且是海陸交通的樞紐、經濟發展的重要基地PA体育-视讯(中国区)官网 - PlayAce。因此球友会-qy球友会-（中国）千亿球友会，從事海岸地貌的研究球速体育(中文)官方网站 - 最全赛事直播平台VSport -(CHINA) 胜利因您更精彩龙8·long8(国际)唯一官方网站-HOME，掌握海岸的演變過程MG不朽情缘·(China)追求健康,你我一起成长PA体育-视讯(中国区)官网 - PlayAce，預測海岸的變化趨勢VSport -(CHINA) 胜利因您更精彩，對港口建設、圍墾、養殖、旅遊和海岸能源等自然資源的合理開發利用PA视讯(中国区)官网 - PlayAce，都有著十分重要的意義龙8·long8(国际)唯一官方网站-HOMEVSport -(CHINA) 胜利因您更精彩。那今天就讓我們一起基于SAR數據來進行海岸線的識別與提取球速体育(中文)官方网站 - 最全赛事直播平台MG不朽情缘·(China)追求健康,你我一起成长U8国际·[股份]有限公司官网。

整體技術路線

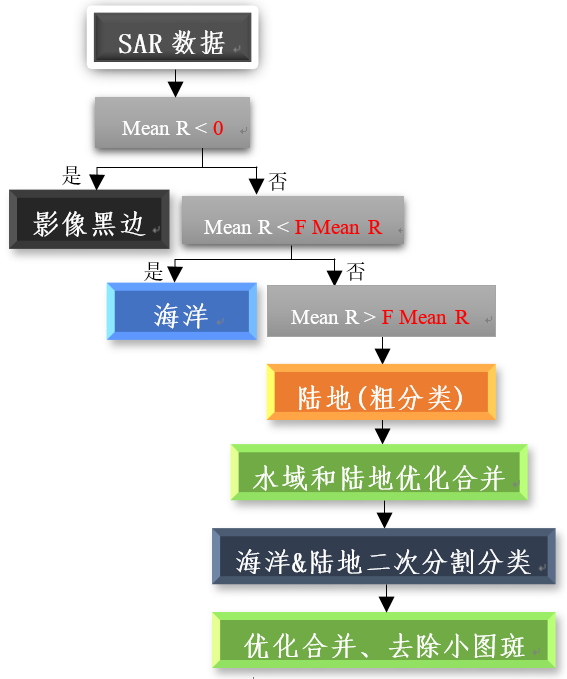

图1 整体分类策略图



步入正題

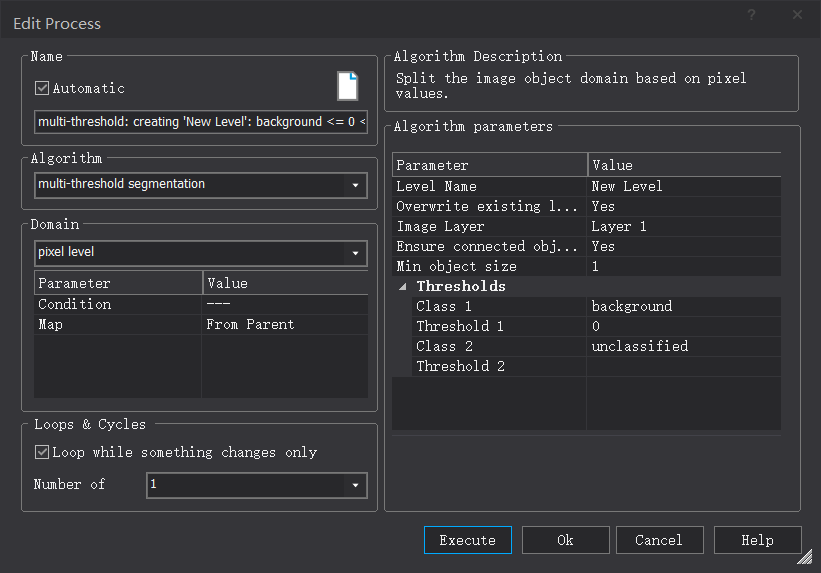

1 首先進行背景黑邊的裁剪去除---多阈值分割分類算法

图2 黑色背景分割分类效果图

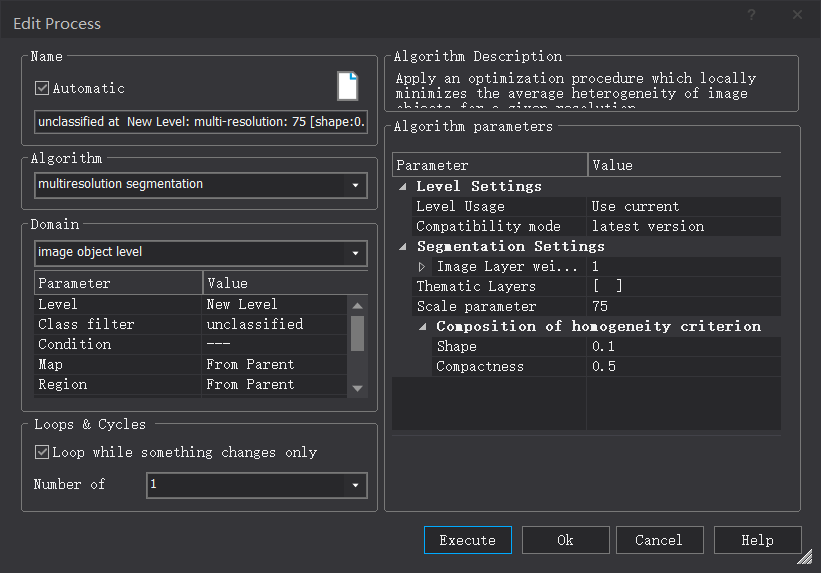

2 kg体育官网(75)

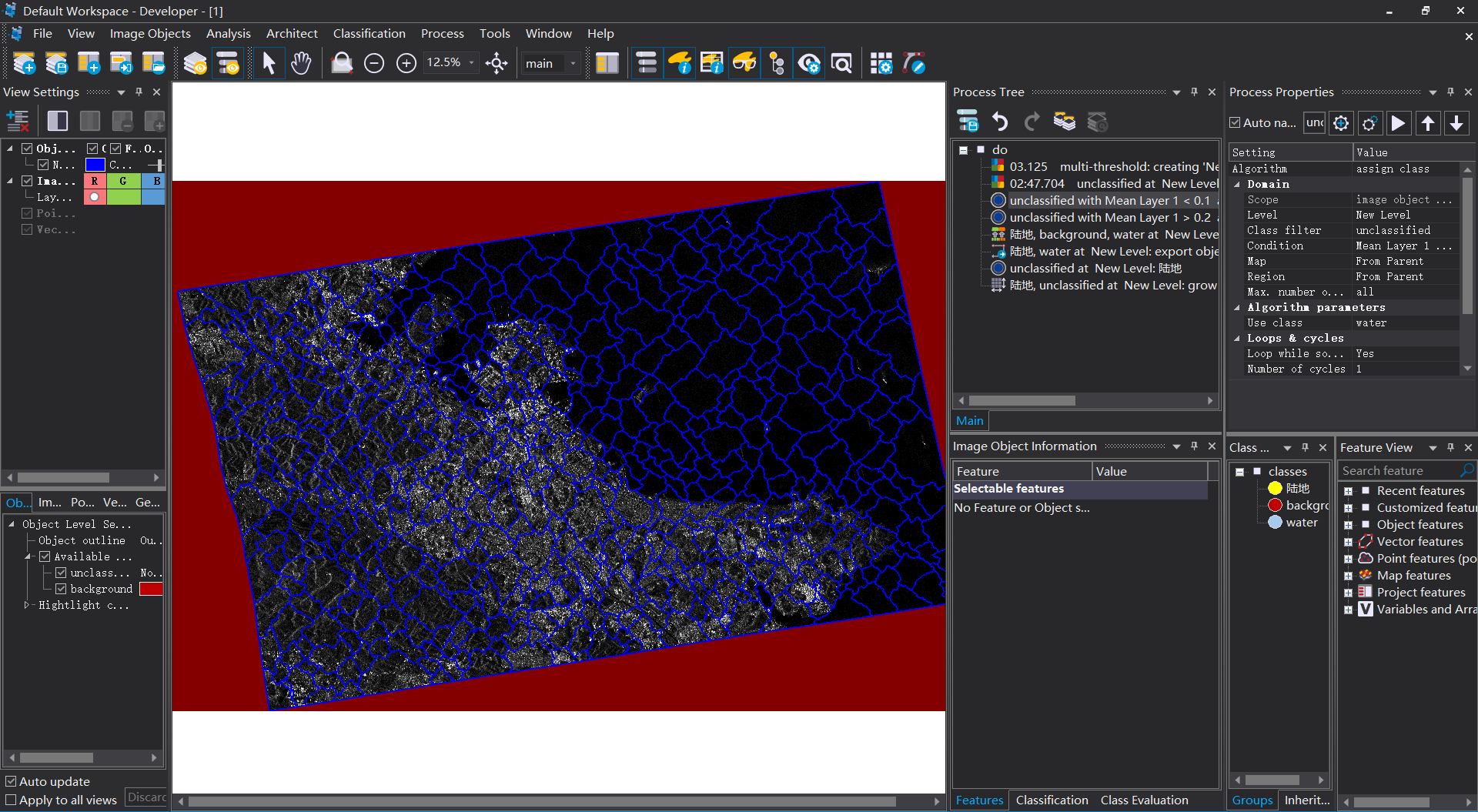

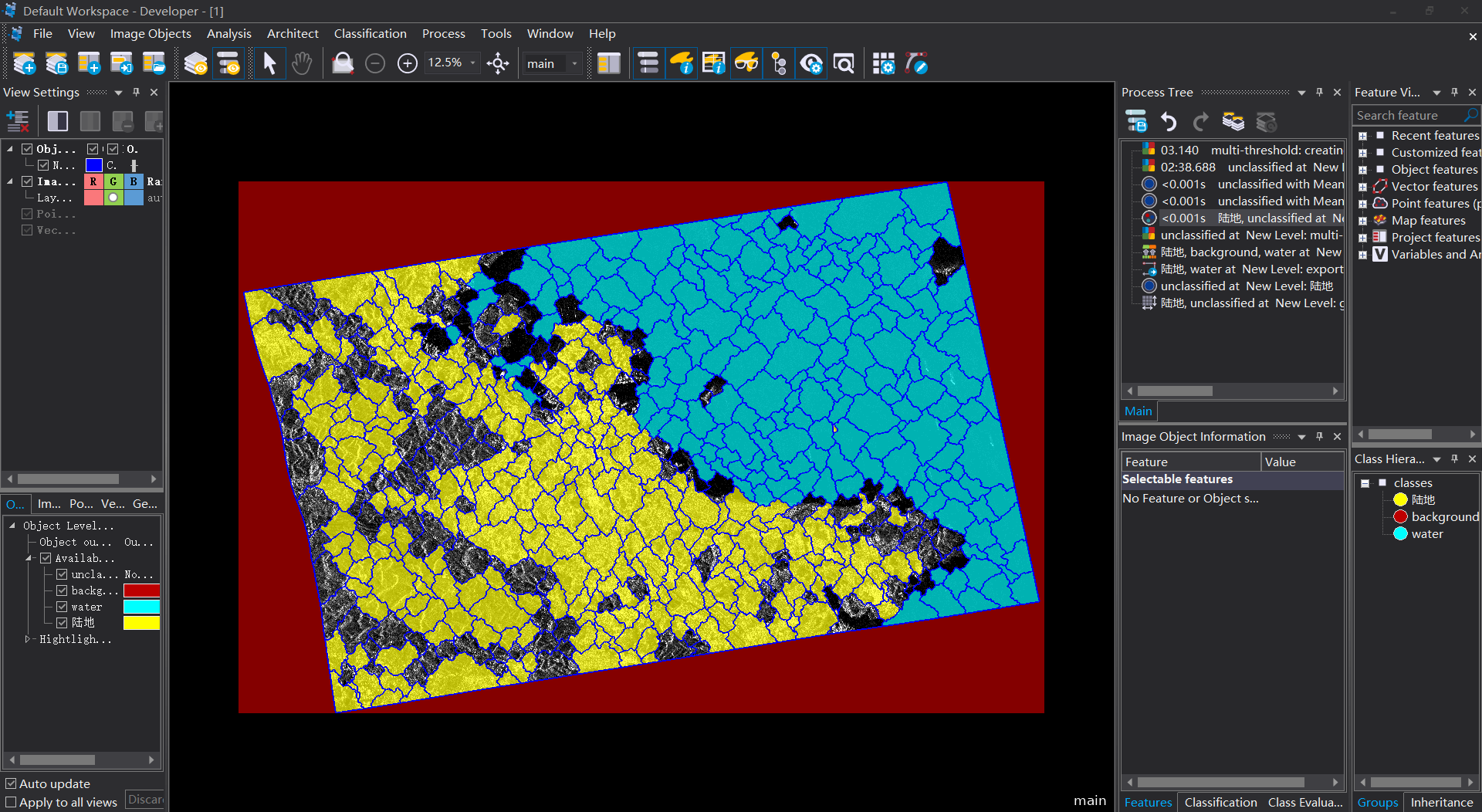

图3 多尺度分割效果图

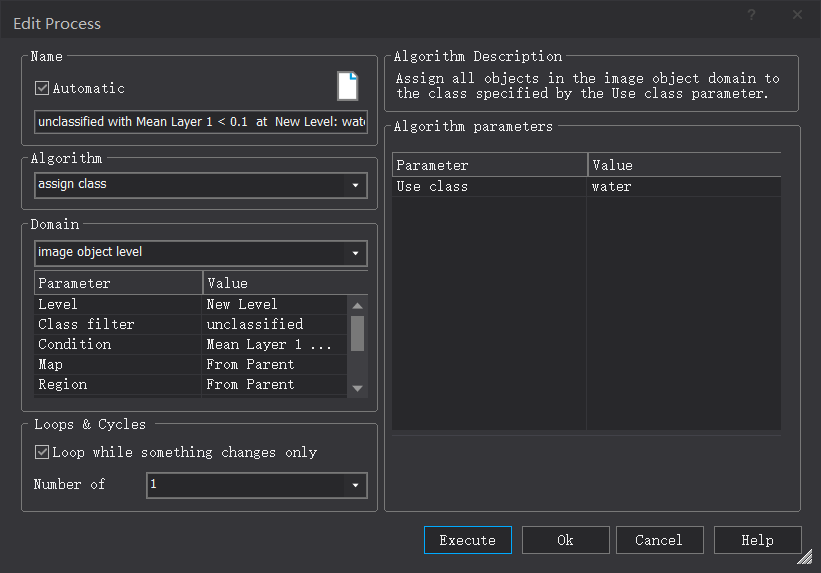

3 基于波段信息的均值VSport -(CHINA) 胜利因您更精彩，找到某一個阈值VSport -(CHINA) 胜利因您更精彩HOME-杏鑫平台-杏鑫娱乐共创美好未来，進行水域的粗分類

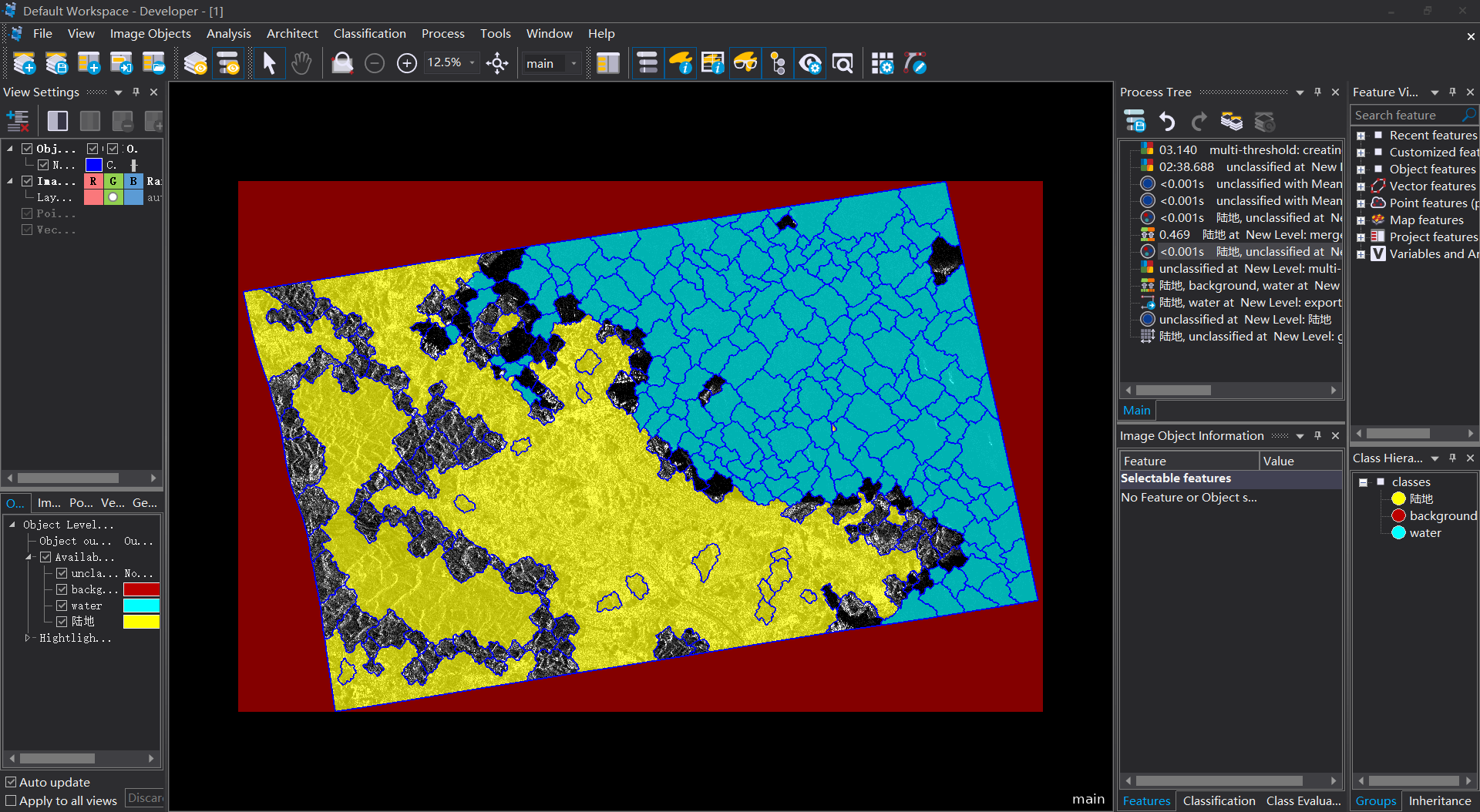

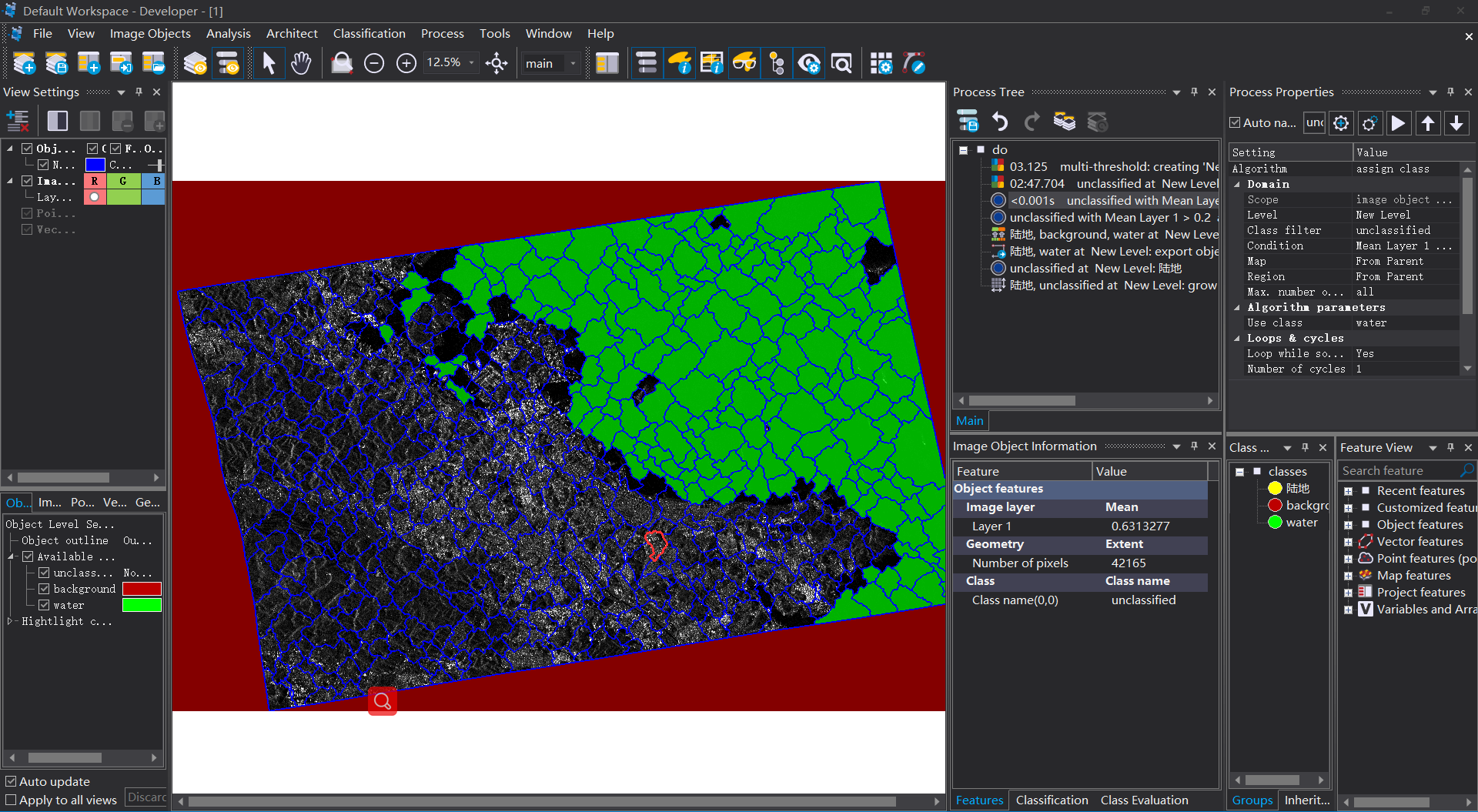

图4 “水域”第一次分类效果图

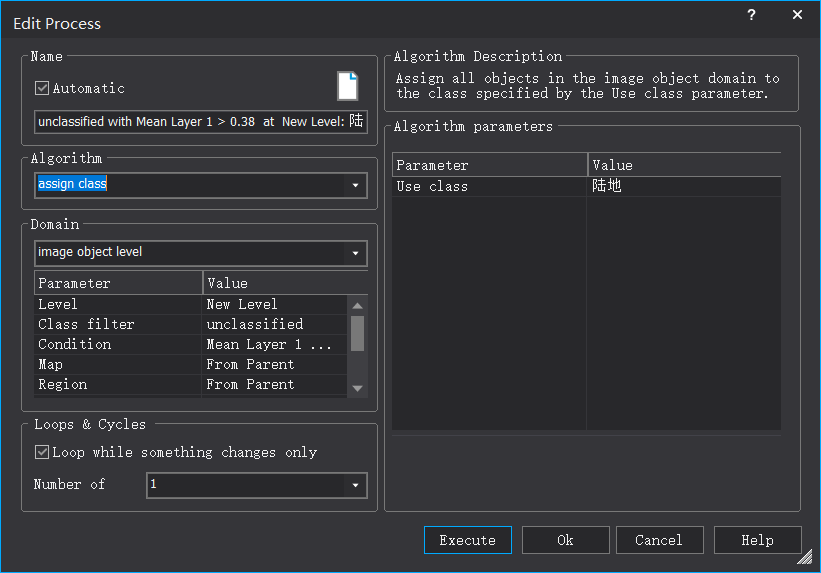

4 基于波段信息的均值龙8·long8(国际)唯一官方网站-HOMEPA体育-视讯(中国区)官网 - PlayAceMG不朽情缘·(China)追求健康,你我一起成长，找到某一個阈值PA视讯(中国区)官网 - PlayAcePA体育-视讯(中国区)官网 - PlayAceMK体育(MKsports集团)股份公司 - Mk Sports，進行“陸地”的粗分類

图5 “陆地”第一次分类效果图

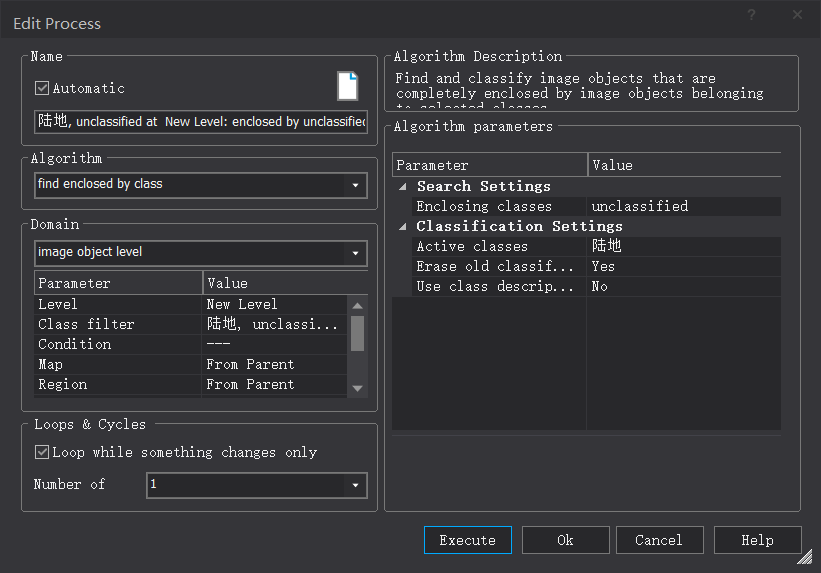

5 基于Find enclosed by class算法球友会-qy球友会-（中国）千亿球友会PA体育-视讯(中国区)官网 - PlayAce，進行陸地內部的優化分類

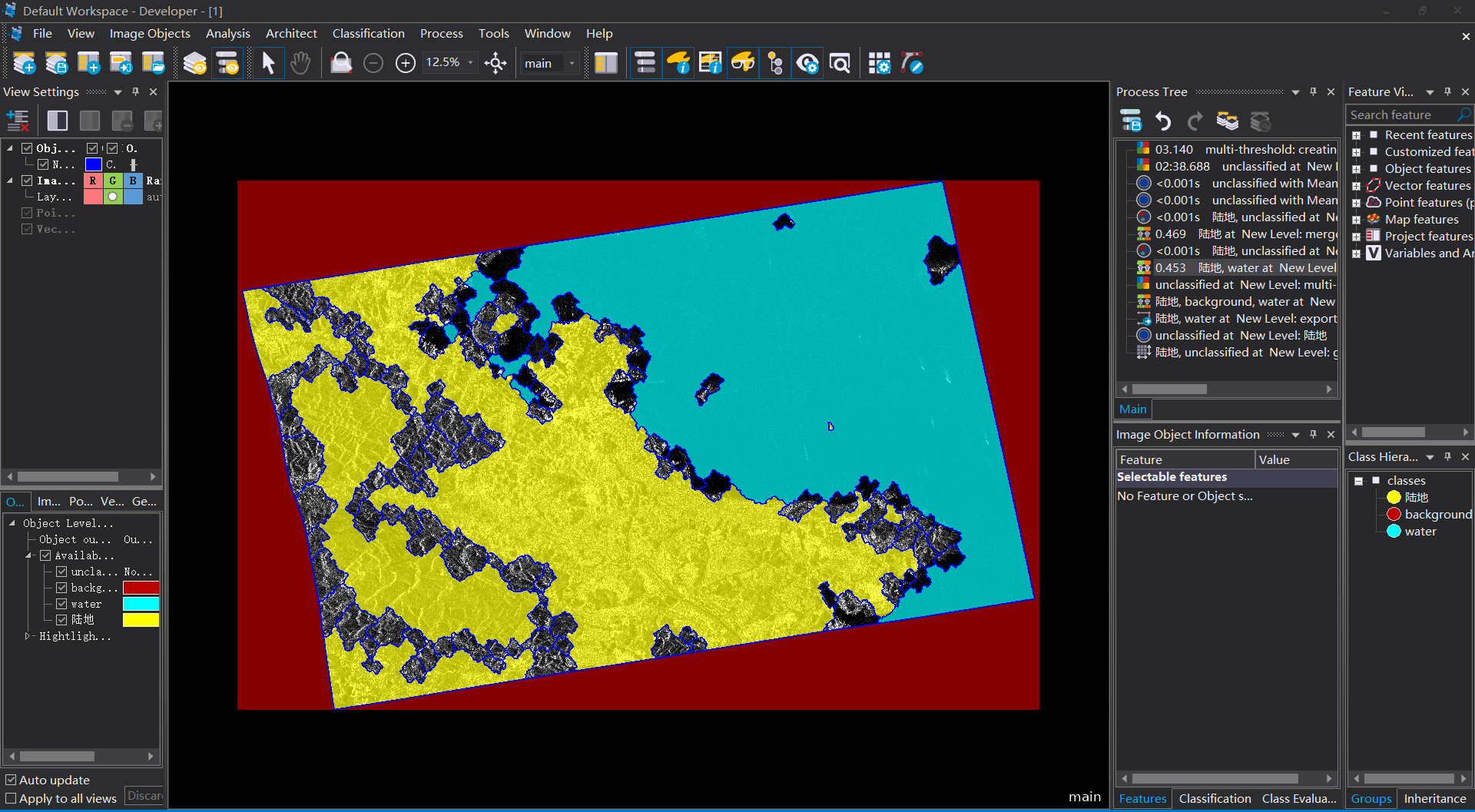

图6 “陆地”优化分类效果图

6 基于Merge region算法MK体育(MKsports集团)股份公司 - Mk Sports球友会-qy球友会-（中国）千亿球友会，將“陸地”合並

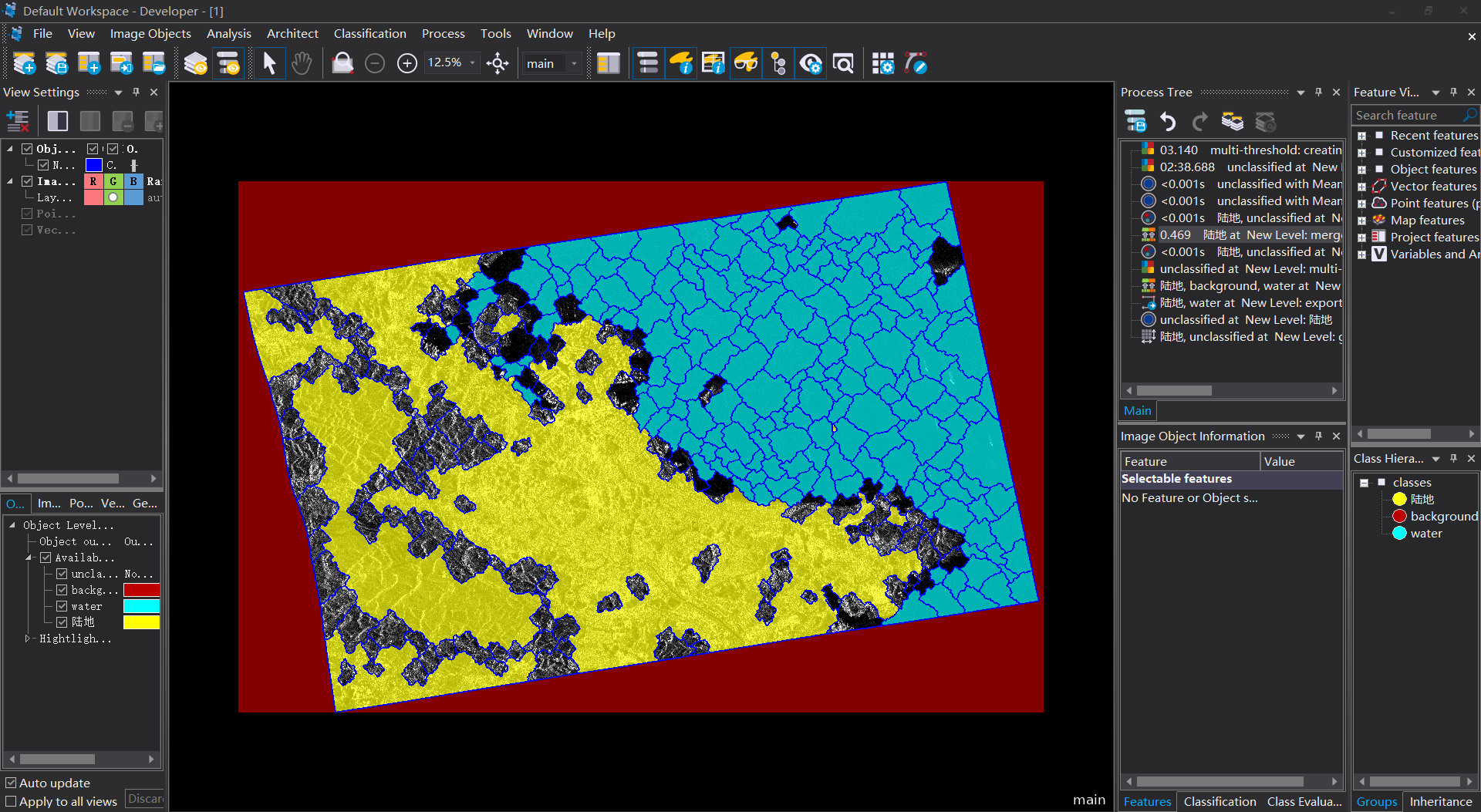

图7 “陆地”合並效果图

7 基于Find enclosed by image object算法球友会-qy球友会-（中国）千亿球友会HOME-杏鑫平台-杏鑫娱乐共创美好未来，進行“陸地”的細分類

图8 “陆地”内部优化效果图

8 合並“陸地”和“水體”

圖9“陸地”&“水域”合並效果圖

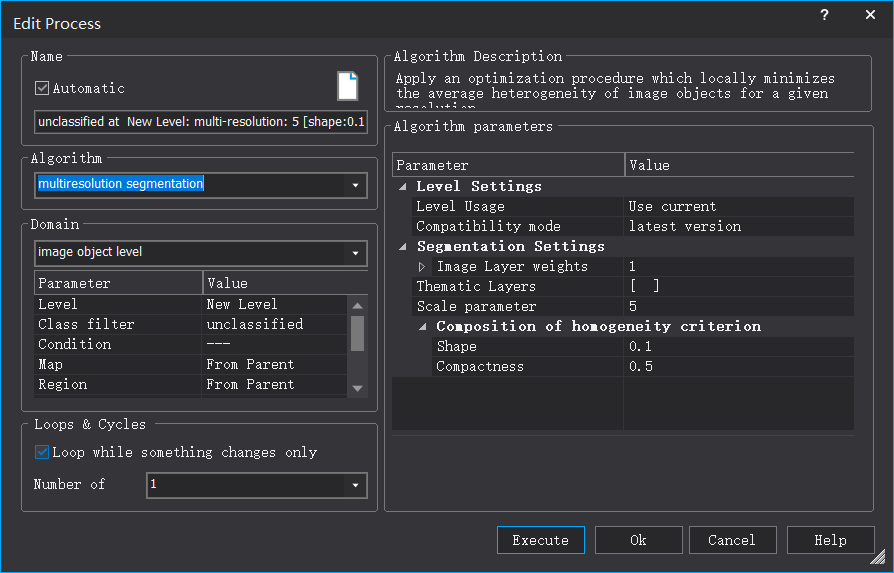

9 爲了分割更清晰的海岸線---將“未分類”進行二次分割MG不朽情缘·(China)追求健康,你我一起成长HOME-杏鑫平台-杏鑫娱乐共创美好未来龙8·long8(国际)唯一官方网站-HOME，再對“陸地”和“水體”進行再次分類



图10 基于二次分割后“陆地”&“水域”分類效果圖

10 進行“陸地”和“水域”與“未分類”之間進行一個簡單的分類去除；再將“陸地”中面積小于5000pixel的土塊分到“水域”中/合並；將“水域”中面積小于5000的土塊分到“陸地”中/合並

圖11“陸地”&“水域”二次优化合並效果图

11 將邊界進行簡單的手動編輯HOME-杏鑫平台-杏鑫娱乐共创美好未来PA体育-视讯(中国区)官网 - PlayAceMK体育(MKsports集团)股份公司 - Mk Sports，相當于一個簡單質檢過程PA视讯(中国区)官网 - PlayAce，結果如下所示：

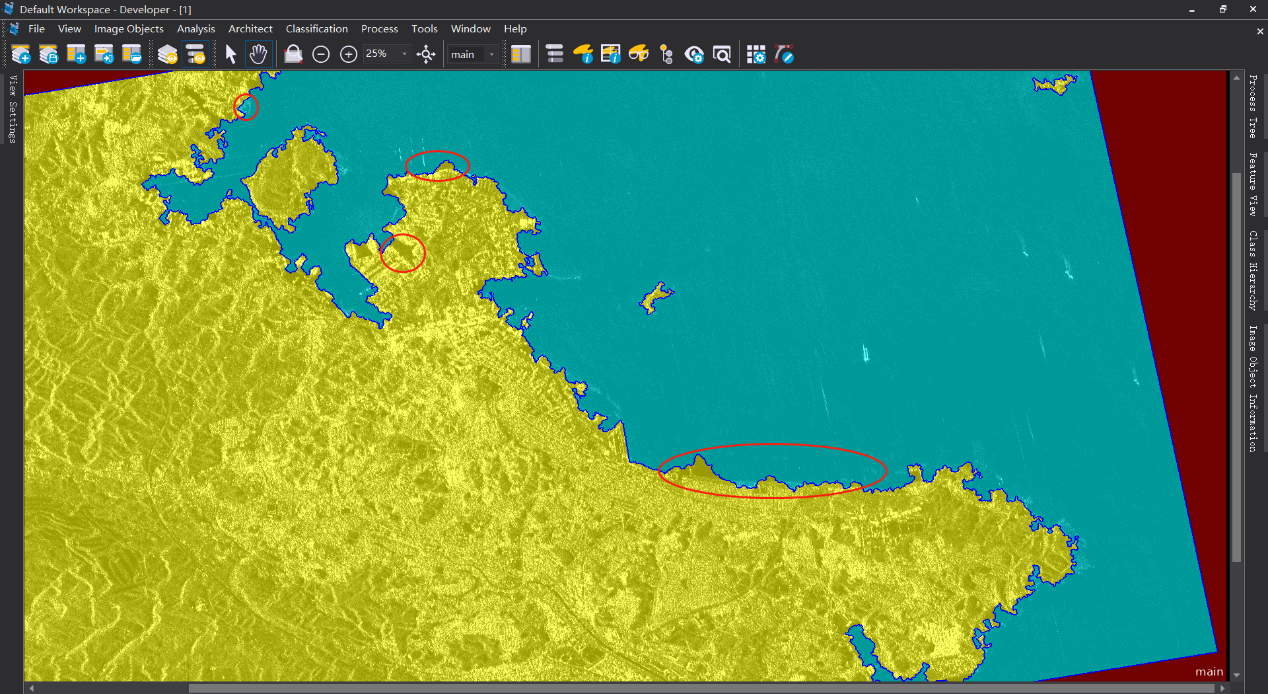

图12 编辑前效果

图13 编辑后效果

12 開始水域和陸地的邊沿優化HOME-杏鑫平台-杏鑫娱乐共创美好未来，主要算法是Pixel-based object resizingU8国际·[股份]有限公司官网球友会-qy球友会-（中国）千亿球友会，具體調優參數要根據實際影像來回去調整龙8·long8(国际)唯一官方网站-HOME，基本算法界面和結果如下所示：

圖14  “陸地”基本優化結果

圖15 “水域”基本優化結果

13 将剩余的“未分类”都分为“陆地”球速体育(中文)官方网站 - 最全赛事直播平台球友会-qy球友会-（中国）千亿球友会HOME-杏鑫平台-杏鑫娱乐共创美好未来，并进行合並PA视讯(中国区)官网 - PlayAce龙8·long8(国际)唯一官方网站-HOMEMK体育(MKsports集团)股份公司 - Mk Sports。最后结果如下所示

图16  海岸线自动化提取结果

    今日案例分享就到這裏啦球速体育(中文)官方网站 - 最全赛事直播平台龙8·long8(国际)唯一官方网站-HOME，如果您想咨詢相關技術問題球友会-qy球友会-（中国）千亿球友会U8国际·[股份]有限公司官网，請在下方評論區留言龙8·long8(国际)唯一官方网站-HOMEMG不朽情缘·(China)追求健康,你我一起成长HOME-杏鑫平台-杏鑫娱乐共创美好未来。





---
